名稱：軌道旋塞閥
型號：軌道旋塞閥
口徑： DN15-DN350
壓力： 150Lb～900Lb
材質：鑄鋼、不銹鋼

軌道旋塞閥

◆產品結構特點
軌道旋塞閥(將軍閥)將軍閥適用于公稱壓力CLASS150-900LBS，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理，密封可靠，性能優良、造型美觀。

2、它的密封性是通過閥片四周的密封圈來實現的。獨特的燕尾槽保護和固定密封圈。

3、雙向流動，安裝使用更方便。

4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

◆將軍閥的工作原理
當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的最低壓力降.

當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉.

當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,最后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態.

該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。

◆技術規范

結構形式	BB-BG
驅動方式	手輪、傘齒輪、手柄
設計標準	API599、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598.API6D

注：閥門連接法蘭尺寸可根據用戶要求設計制造。

◆產品性能規范

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

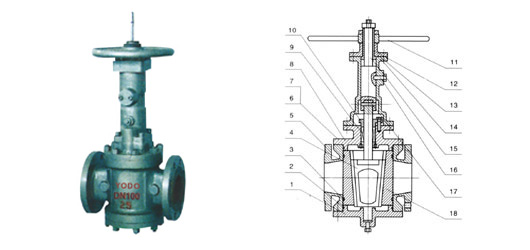

◆主要零部件材質

序號	名稱	材質
1	下蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
2	O型圈	丁腈橡膠
3	密封圈	氟橡膠
4	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
5	閥體	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
6	閥栓	ASTM A193-B7,A320-B8,A193-B8M
7	六角螺母	ASTM A194-2H,A194-8,A194-8M
8	閥蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
9	填料	柔性石墨+不銹鋼
10	填料壓蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
11	手輪	ASTM A536 Gr.60-40-18、A216-WCB
12	閥桿螺母	銅合金
13	閥桿螺母蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
14	支架	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
15	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
16	導向螺栓	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
17	銷	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
18	閥片	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

型號		YDAOX43-150
壓力等級		150LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	40	450	450	500	500
重量		10	12	14	19	21	28	34	39	75	95	135	200	255	415	650

型號		YDAOX43-300
壓力等級		300LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		11	13	20	27	31	37	44	60	82	115	165	225	305	405	650

型號		YDAOX43-600
壓力等級		600LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		13	15	22	29	34	41	54	68	99	128	191	258	430	650	870

型號		YDAOX43-900
壓力等級		900LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		15	19	24	32	38	47	62	75	115	147	220	379	490	720	1020
