名稱：蝸輪對夾襯膠蝶閥
型號： D371J
口徑： DN40-DN1000
壓力： 0.6mpa-1.6mpa
材質：鑄鋼、鑄鐵.不銹鋼

蝸輪對夾襯膠蝶閥

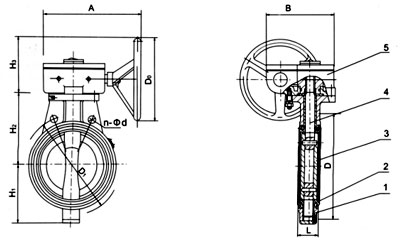

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、蝸輪裝置

一、用途

密封圈材料代號

適用溫度

適用介質

NR

≤85℃

水、空氣、酸堿類

CR

≤85℃

水、煤氣、酸堿類

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸堿類

FKM

≤150℃

水、蒸汽、強酸堿類

二、材料

閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

蝸輪裝置

組合件

壓力等級：PN（MPa）　1.0　1.6

三、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

四、主要尺寸參數

公稱通徑DN

公稱壓力MPa

工作壓力MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

Do
mm

H3
mm

A
mm

B
mm

質量
Kg/kilos

40

1.0

1.0

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125

56

250

210

8-18

112

160

350

106

289

200

18

150

56

285

240

8-22

135

175

350

106

289

200

29

200

60

340

295

8-22

160

210

240

106

289

200

34.5

250

0.6

68

395

350

12-22

206

235

240

106

289

200

44

300

78

445

400

12-22

232

273

320

112

370

253

64.5

350

78

505

450

16-22

263

310

320

112

370

253

75.5

400

102

565

515

16-26

295

340

400

270

562

280

156

450

114

615

565

20-26

327

370

400

270

562

280

171.5

500

127

670

620

20-26

358

399

400

270

562

280

206.5

550

0.4

140

730

675

20-30

384

430

400

270

562

280

215

600

154

780

725

20-30

474

460

500

270

562

280

283

700

165

895

840

24-30

486

510

500

125

503

443

426

800

190

1015

950

24-33

591

672

500

200

513

531

550

900

203

1115

1050

28-33

500

200

513

531

1070

1000

216

1230

1160

28-36

721

800

550

273

713

815

1296

設計與制造：GB12238
結構長度：GB12238
法蘭連接尺寸：GB4216

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
蝸輪裝置	組合件

公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	H3 mm	A mm	B mm	質量 Kg/kilos
40	1.0	1.0	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5
550		0.4	140	730	675	20-30	384	430	400	270	562	280	215
600			154	780	725	20-30	474	460	500	270	562	280	283
700			165	895	840	24-30	486	510	500	125	503	443	426
800			190	1015	950	24-33	591	672	500	200	513	531	550
900			203	1115	1050	28-33			500	200	513	531	1070
1000			216	1230	1160	28-36	721	800	550	273	713	815	1296
