VA7010系列開關式電動閥由VAA7010系列閥門驅動器和VAV7010系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。

閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關
閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
VA7010系列電動閥之驅動器與閥體采用螺套聯接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。
驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。

驅動器主要技術參數

型號	額定電壓	功率	驅動方式	與SRV2000閥配合動作時間	凈重
VA7010-220	AC220V±10%	7W	單向電機驅動 閥門彈簧復位	全開時間：通電后約10秒 關閉時間：斷電后約5秒	0.3
VA7010-110	AC110V±10%
VA7010-24	AC24V±10%

銅閥主要技術參數

產品型號	閥門形式	聯接螺紋	流量系數 Kv	關閉壓差 (MPa)	工作 介質	流體 溫度	環境 溫度	儲存 溫度	承壓 (MPa)
VA7010-15	常閉二通閥	G1/2	1.5	0.25	冷凍/ 熱水	2-94℃	0-60℃ 最大相對 濕度為不 凝露	-20-65℃ 最大相對 濕度為不 凝露	1.6
VA7010-15	混合三通閥	G1/2	1.5	0.25
VA7010-20	常閉二通閥	G3/4	2.5	0.1
VA7010-20	混合三通閥	G3/4	2.5	0.1
VA7010-25	常閉二通閥	G1	4.8	0.06
VA7010-25	混合三通閥	G1	4.8	0.06

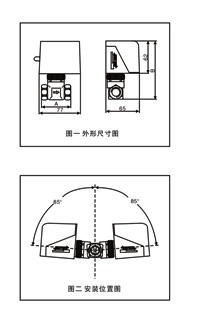

外形尺寸

型號	尺 寸		凈 重 (kg)
	A	B
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70



材質說明

閥體材料：鍛造黃銅
密封材料：丁腈橡膠(NBR)
驅動器蓋：阻燃ABS工程塑料
介質溫度：＜94℃
閥桿材料：不銹鋼(A1S1302)
驅動器底盤：壓鑄鋁合金
工作介質：水

操作及注意事項

馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。

安裝須知

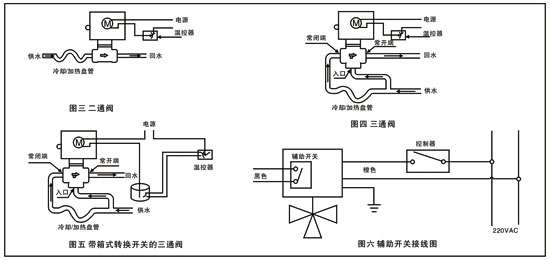

常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。
