絲口鍛鋼閘閥、焊接式鍛鋼閘閥: 絲口鍛鋼閘閥、焊接式鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。
閘閥設計結構與說明特征
閘閥的設計與API602，BS5352和ASME B16.34。檢驗與測試按API598，標記按MSS-SP-25。
采用以下結構;
1.全徑或縮徑
2.明桿支架式（OS&Y）
3.自定心壓板壓套式
4.螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
5.承插端符合ASME B16.11
6.螺紋連接端（NPT）符合ANSI/ASME B1.20.1

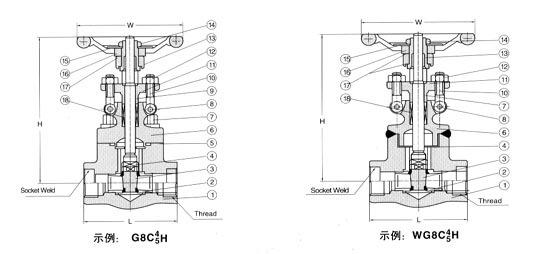

鍛鋼閘閥 800Lb
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A182 F430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
6
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
圓柱銷
|
A276 420
|
A182 F304
|
||
|
9
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 420
|
|||
|
14
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
SS
|
|||
|
16
|
手輪
|
A197
|
|||
|
17
|
潤滑墊片
|
A473 431
|
|||
|
18
|
填料
|
柔性石墨
|
PTFE
|
||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
|
全徑
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
210
|
|
|
H（開）
|
169
|
197
|
197
|
236
|
246 |
283
|
330
|
354
|
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
|
重量
|
螺栓式
|
2.5
|
4.3
|
4.2
|
6.6
|
8.8
|
12.5
|
17.2
|
23.5
|
|
焊接式
|
2.4
|
4.2
|
4.0
|
6.3
|
8.7
|
12.1
|
17.2
|
22.0
|
|
900Lb～2500LB

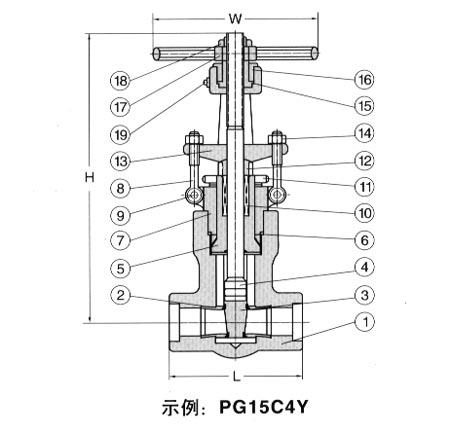

自密封鍛鋼閘閥 900Lb～2500Lb
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
密封環
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A182/F430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
密封座
|
A105N
|
A182 F304
|
A182 F304(L)
|
F316(L)
|
|
6
|
密封環
|
F182 F304
|
A182 F304
|
A276 304L
|
A276 316L
|
|
7
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
8
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
9
|
圓柱銷
|
A276 F420
|
A182 F304
|
||
|
10
|
填料
|
柔性石墨
|
PTFE
|
||
|
11
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
填料壓套
|
A276 F420
|
A182 F304
|
||
|
13
|
填料壓板
|
A105
|
A182 F304
|
||
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
閥桿螺母
|
A276-420
|
|||
|
16
|
軸承壓蓋
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
17
|
手輪
|
A197
|
|||
|
18
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
19
|
黃銅油杯
|
Brass
|
|||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
|
L
|
900-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
|
H(開)
|
321
|
321
|
321
|
380
|
414
|
502
|
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
|
重量
|
900Lb-1500Lb
|
11.5
|
10.8
|
10.5
|
19.6
|
21.0
|
55.4
|
|
2500Lb
|
12.3
|
11.6
|
10.8
|
26.0
|
28.4
|
60.0
|
|
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A182 F430/F410
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6a
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
6
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
圓柱銷
|
A276 420
|
A182 F304
|
||
|
9
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 420
|
|||
|
14
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
SS
|
|||
|
16
|
手輪
|
A197
|
|||
|
17
|
潤滑墊片
|
A473 431
|
|||
|
18
|
填料
|
柔性石墨
|
PTFE
|
||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
|
全徑
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
|
H（開）
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
|
重量
|
螺栓式
|
2.1
|
2.0
|
2.3
|
4.3
|
5.9
|
6.9
|
11.1
|
15.2
|
|
焊接式
|
1.8
|
1.7
|
2.0
|
3.8
|
5.1
|
6.1
|
10.2
|
14.2
|
|
900Lb～1500Lb
鍛鋼閘閥 900Lb～1500Lb
