名稱：卸灰球閥
型號： FQ347AF
口徑： DN200-DN600
壓力： 1.6mpa
材質：鑄鋼、不銹鋼

氣動卸灰球閥

卸灰球閥結構特點及用途：

本系列結構特點同噴煤球閥是控制含塵氣體、含顆粒液體、粉末等介質理想設備，主要適用于高爐除塵卸灰系統。
本系列球閥有氣動、液動、電動、蝸輪蝸桿等驅動。

要主性能

型號	公稱壓力 MPa	強度試驗 MPa	密封試驗壓力 MPa	適用溫度℃	適用介質
Q347MF	0.6	0.9	0.66	≤350、150	煤粉、廢渣、泥漿、煤灰等
Q347MF	1.6	2.4	1.76	≤350、150	煤粉、廢渣、泥漿、煤灰等

氣動裝置性能參數

公稱通徑	氣缸型號	供氣壓力	管接頭	動作時間
DN200～250	QYQGA200×250	0.40.6-MPa	H18×1.5	≤8S
DN300	QYQGA250×340	0.40.6-MPa	H27×2	≤8S
DN350～400	QYQGA300×460	0.40.6-MPa	H27×2	≤8S
DN500～600	QYQGA400×580	0.40.6-MPa	H27×2	≤8S

液壓裝置性能參數

公稱通徑	液壓型號	液壓系統壓力	管接頭	動作時間
DN200-300	QYDG100	4-6.3MPa	H18×1.5	≤15S
DN350-400	QYDG120		H18×1.5
DN500-600	QYDG160		H27×2

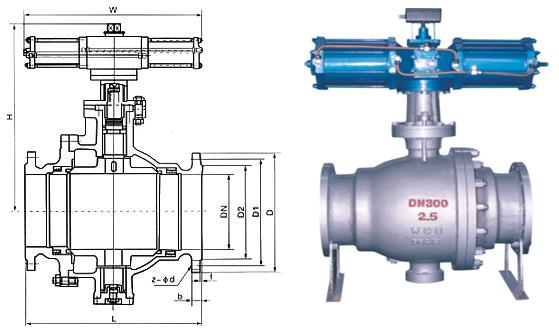

主要外形連接尺寸表

型號	公稱壓力PN	公稱通徑DN	200	250	300	350	400	5D0	600
蝸輪傳動傳動卸灰球閥Q347MF	0.6Mpa	D	315	370	435	485	535	640	755
		D1	280	335	395	445	495	6D0	705
		L	500	600	700	800	900	1000	1100
		L3	655	655	815	1043	1043	1243	1243
		H	714	821	936	1010	1049	1240	1320
		H1	270	330	374	414	431	515	595
		b	22	24	24	26	28	30	30
		n-φd	8-φ18	12-φ18	12-φ23	12-φ23	16-φ23	16-φ23	20-φ25
	1.6MPa	D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		L	500	600	700	800	900	1000	1100
		L3	655	655	815	1043	1043	1243	1243
		H	714	821	936	1010	1049	1240	1320
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		n-φd	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
液動卸灰球閥Q747MF	1.6MPa	D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		D2	265	320	375	435	485	608	718
		L	500	600	700	800	900	1000	1100
		L2	578	578	578	578	578	668	668
		H	708	797	836	866	896	1101	1161
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		z-d	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
氣動卸灰球閥Q647MF	1.6MPa	M	18×1.5	18×1.5	18×1.5	18×1.5	18×1.5	27×2	27×2
		D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		L	500	600	700	800	900	1000	1100
		H	612	701	754	784	842	1010	1102
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		n-φd	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
		配用手動裝置	S-01	S-02	S-03	S-04	S-05	S-06	S-07
電動卸灰球閥Q947MF	1.6MPa	D	335	405	460	520	580	705	840
		D1	295	355	410	470	525	650	770
		L	500	600	700	800	900	1000	1100
		L1	225	300	322	400	450	500	550
		L2	274	476	476	476	476	476	476
		L3	216	400	400	400	4D0	400	400
		L4	185	381	381	381	381	381	381
		H	702	898	937	997	1027	1147	1207
		H1	270	330	374	414	431	515	595
		b	30	32	34	38	40	46	54
		n-φd	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ41
		配用電動置	DQ200A	QB4400	QB4000	QB44000	QB45000	Q856000
