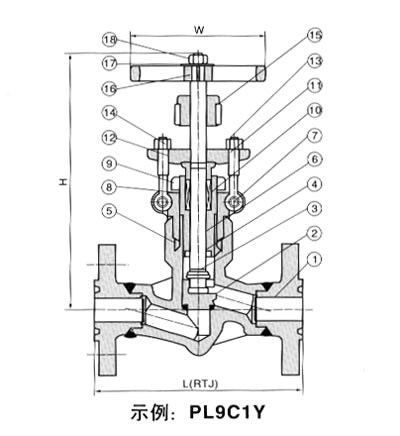

鍛鋼自密封法蘭截止閥900Lb-2500Lb
.jpg)
標準材質明細表
序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type A182 F22
Type A182 F304(L)
Type A182 F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
4
密封座
A105N
A182 F304
A182 F304(L)
A182 F316(L)
5
密封環
A182 F304
A182 F304(L)
F316(L)
6
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
圓柱銷
A276 420
A182 F304
8
墊圈
A105
A182 F22
A182 F304(L)
A182 F316(L)
9
提升螺母
A194 2H
A194 4
A194 8
A193 B8M
10
填料
不銹鋼+柔性石墨
11
填料壓套
A276 410
A182 F304
12
填料壓板
A105
A182 F304
13
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
14
螺母
A194 2H
A194 4
A194 8
A194 8M
15
閥桿螺母
A273 420
16
手輪
A197
17
銘牌
SS
18
螺母
A194 2H
A194 4
A194 8
A194 8M
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
900～1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H（開）
900～1500Lb
318
318
318
398
408
524
2500Lb
333
333
333
410
420
524
W
160
160
180
200
250
280
重量
900～1500Lb
15.5
16.9
18.9
28.9
32.3
52.8
2500Lb
18.0
20.5
23.0
36.1
45.0
81.5
