一：產品[襯里止回閥]的詳細資料：
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB12235/GB12236
|
|
結構長度
|
GB12221/JB96（長一短系列）
|
|
法蘭尺寸
|
JB78/JB79（GB HG SH）
|
|
試驗壓力
|
GB/T13927
|
|
標志
|
GB12220
|
|
供貨
|
GB/T12252
|
二、H44J/FS型襯里止回閥主要零件材料表：
序號
零件名稱
灰鑄鐵
鑄鋼
不銹鋼
超低碳不銹鋼
Z
C
P
R
PL
RL
1
閥體、閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
襯里層/閥蓋
襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3
軸、閥瓣（板）
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4
螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni9Ti
5
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9

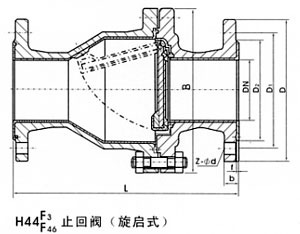

公稱通徑
標準值
參考值
DN（mm）
NPS（inch）
L
D
D1
D2
f
b
Z-Φd
B
H
W（kg）
PN0.6（MPa）
15
1/2
130
80
55
40
2
12
4-Φ12
105
55
4
20
3/4
150
90
65
50
2
14
4-Φ12
115
58
5
25
1
160
100
75
60
2
14
4-Φ12
128
60
6
32
1 1/4
180
120
90
70
2
16
4-Φ14
145
75
7
40
1 1/2
200
130
100
80
3
16
4-Φ14
160
82
8
50
2
230
140
110
90
3
16
4-Φ14
178
95
10
65
2 1/2
290
160
130
110
3
16
4-Φ14
205
105
20
80
3
310
185
150
125
3
18
4-Φ18
230
120
25
100
4
350
205
170
145
3
18
4-Φ18
255
135
30
125
5
400
235
200
175
3
20
8-Φ18
305
158
50
150
6
480
260
225
200
3
20
8-Φ18
345
180
65
200
8
495
315
280
255
3
22
8-Φ18
415
215
137
250
10
622
370
335
310
3
24
12-Φ18
490
240
150
300
12
698
435
395
362
4
24
12-Φ23
540
265
185
350
14
787
485
445
412
4
26
12-Φ23
585
300
215
400
16
914
535
495
462
4
28
16-Φ23
625
360
244
450
18
978
590
550
518
4
28
16-Φ23
680
385
276
500
20
978
640
600
568
4
30
16-Φ23
740
415
315
