TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量?jī)x器、泵機、閥門、疏水器等設備。
|
主要零件部件材料表
|
Parts
零件名稱 |
Materials
材料 |
|
Body
閥體 |
carbonstoeIStainlessSteeI
Fram bronze．brass 碳鋼、不銹鋼、黃、青銅 |
|
|
Gauze Filter Cap
濾網蓋 |
carbonstoelStainlessSloel
碳鋼、不銹鋼 |
|
|
Filter Core Net
濾芯網 |
Stainless Steel
不銹鋼 |
|
|
Gaske r
墊片 |
Metal graphite
金屬石墨 |
.jpg)
螺紋過濾器.jpg)
三、技術參數表
Model
產品型號
Nominal
Diameter(DN)
公稱通徑
Connection
連接方式
Nominal
Pressure(MPa)
公稱壓力
Max．AIlowable
TMP(℃)
最高允許溫度

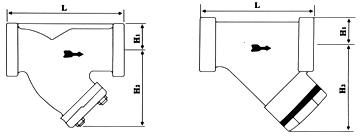

External Dimensions(mm)
外形尺寸
L
H1
H2
ATGN W-16 64A
15—20
25
Thread Socket weld
螺紋承插焊
1.6—6.4
425
90
100
20
23
78
88
ATGN W-16 64A
32—40
50
Thread Socket weld
螺紋承插焊
1.6—6.4
425
130
150
32
38
120
128
ATGN W-16 25A
65
80
Thread Socket weld
螺紋承插焊
1.6—2.5
350
210
230
44
54
180
192
ATGN W-16 25B
15—20
25
Thread Socket weld
螺紋承插焊
1.6—2.5
350
75、85
90
20
23
75
85
ATGN W-16 25B
32—40
50
Thread Socket weld
螺紋承插焊
1.6—2.5
350
120
140
32
38
113
122
ATGN F-16 25C
15—20
25
Thread Flange
螺紋法蘭
1.6—2.3
250
85
95
22
25
78
88
ATGN F-16 25C
32—40
50
Thread Flange
螺紋法蘭
1.6—2.3
250
130
150
35
40
115
125
