過濾器系列您現在所在的位置：首頁-產品中心-過濾器系列

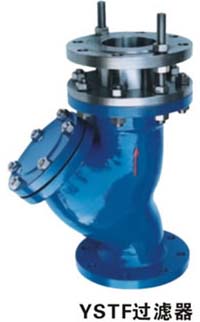

名稱：拉桿伸縮過濾器
型號： YSFT
口徑： DN50-DN400
壓力： PN1.0、PN1.6
材質：鑄鋼、鑄鐵.不銹鋼

概述： Y型（YSTF）拉桿伸縮過濾器

Y型拉桿伸縮過濾器為—Y型過濾器及伸縮接頭組合、直接為建筑，多層建筑或

工廠內之給排水配合中使用，常裝置于減壓閥、泄壓閥、定水位閥或其它主要設備

之端，使淤泥埋什物或安裝拆卸以保閥頭或設備之正常使用。

主要規格： 材質：

壓力兩極：PN1.0、PN1.6 管體：鋼、不銹鋼、鑄鐵

耐壓試驗：1.1MPa、1.78MPa 伸縮拉桿：鍍鋅螺桿

止水膠圈：合成橡膠NBR

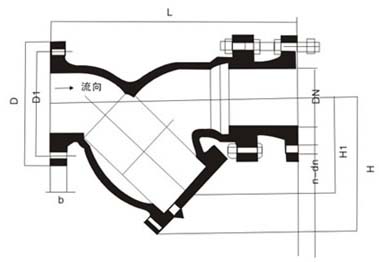

外形尺寸：

公稱通徑

DN

產品代號

L

H₁

H

D

D₁

Dn

n

1.0MPa

1.6MPa

1.0MPa

1.6MPa

1.0MPa

1.6MPa

1.0MPa

1.6MPa

50

YSTF-0050

300±12

100

145

185

165

125

125

18

4

4

4

80

YSTF-0080

380±15

145

205

200

200

160

160

18

8

8

8

100

YSTF-0100

430±215

165

235

220

220

180

180

18

8

8

8

150

YSTF-0150

550±15

230

320

280

285

240

240

22

8

8

8

200

YSTF-0200

650±25

320

440

340

340

295

295

22

8

8

12

250

YSTF-0250

775±25

370

510

395

405

350

355

26

12

12

12

300

YSTF-0300

900±25

450

550

445

460

400

410

26

12

12

12

350

YSTF-0350

1020±530

500

600

500

520

460

470

28

16

16

16

400

YSTF-0400

1150±030

620

640

565

580

515

525

30

16

16

16

訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
　　　　　2 ：當需要其他標準法蘭,材質及操作壓力時請在定貨時注明

公稱通徑 DN	產品代號	L	H₁	H	D		D₁		Dn		n
公稱通徑 DN	產品代號	L	H₁	H	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa
50	YSTF-0050	300±12	100	145	185	165	125	125	18	4	4	4
80	YSTF-0080	380±15	145	205	200	200	160	160	18	8	8	8
100	YSTF-0100	430±215	165	235	220	220	180	180	18	8	8	8
150	YSTF-0150	550±15	230	320	280	285	240	240	22	8	8	8
200	YSTF-0200	650±25	320	440	340	340	295	295	22	8	8	12
250	YSTF-0250	775±25	370	510	395	405	350	355	26	12	12	12
300	YSTF-0300	900±25	450	550	445	460	400	410	26	12	12	12
350	YSTF-0350	1020±530	500	600	500	520	460	470	28	16	16	16
400	YSTF-0400	1150±030	620	640	565	580	515	525	30	16	16	16
